– Lập bảng liệt kê thiết bị cho từng khu vực (Hoặc từng tầng) – trong đó thể hiện được tất cả các thông số như chủng loại, thông số kỹ thuật, vị trí lắp đặt, số lượng và được Phụ trách thi công phê duyệt.
– Trước khi lắp đặt, phải làm vệ sinh toàn bộ các đầu ống (Bằng tay hoặc dùng máy nén khí).
– Khi lắp đặt phải tuân thủ các hướng dẫn lắp đặt của Nhà sản xuất.
– Lưu ý chiều của thiết bị sau khi lắp đặt, tránh trường hợp bị ngược hoặc không ngay ngắn.
– Dán nhãn bằng Plastic, thể hiện rõ số thứ tự/ hướng nước cấp trên đường ống cấp nước chính theo đúng bản vẽ, cập nhật bản vẽ hoàn công mặt bằng bố trí và sơ đồ nguyên lý, lưu hồ sơ.
– Hệ thống bơm nước được kiểm tra chất lượng bằng cách vận hành bơm nước thử áp lực, vận hành ở chế độ bằng tay và tự động.
– Lập bảng thống kê “ Lighting Schedule” trình Phụ trách thi công phê duyệt trước khi lắp đặt.
– Xác định vị trí lắp đặt thiết bị vệ sinh theo bản vẽ phối hợp với các hệ thống khác như : Điều hoà không khí, thông gió, tủ điện, báo động cháy, âm thanh,..
– Ghi biên bản kết quả kiểm tra hệ thống, đệ trình Tư vấn Giám sát và lưu hồ sơ.
d. CÔNG TÁC THỬ NGHIỆM:
– Lập hồ sơ kiểm tra, đo thông số theo các mẫu biên bản test được phê duyệt bởi Đơn vị tư vấn giám sát.
– Đệ trình danh mục các thiết bị dùng thử nghiệm, các thiết bị đo thử được kiểm tra bởi Cơ quan đo lường có chức năng (Trung tâm III, Q-Test).
– Lập và trình duyệt kế hoạch thử nghiệm đo đạc hệ thống cho Chủ đầu tư phê duyệt
– Đệ trình nội dung và biện pháp thử nghiệm thiết bị cho Tư vấn giám sát phê duyệt
– Tổ thử nghiệm của nhà thầu là những Kỹ sư, công nhân lành nghề có kinh nghiệm trong lĩnh vực Testing & Commissioning.
– Sau khi hoàn tất công việc, tổ thử nghiệm sẽ báo cáo kết quả đo đạc cho Phụ trách thi công bằng các Biên bản thử nghiệm , đồng thời báo cáo và đề nghị đơn vị thi công sửa chữa và khắc phục các khiếm khuyết hoặc các lỗi kỹ thuật.
– Lập hồ sơ lưu, hồ sơ này sẽ là một phần bắt buộc của hồ sơ hoàn công công trình.
e .CÔNG TÁC CHẠY THỬ, HIỆU CHỈNH HỆ THỐNG:
Khi thực hiện thi công hệ thống PCCC, công ty chúng tôi luôn đảm bảo tiêu chuẩn an toàn về PCCC, bảo hành và bảo trì hệ thống phòng cháy chữa cháy dài hạn cho các công trình.
Thi công phải theo đúng Quy Trình quản lý chất lượng của Nhà Nước, Nghị Định 209/2004/NĐ-CP và các Thông tư hướng dẫn, Nghị định liên quan.
Các tiêu chuẩn và hồ sơ áp dụng thi công:
Hồ sơ thiết kế
TCVN 3890 – 2009: Phương tiện phòng cháy & chữa cháy cho nhà và công trình – trang bị, bố trí, kiểm tra, bảo dưỡng
TCVN 7336 – 2003: PCCC hệ thống PCCC – yêu cầu lắp đặt.
TCVN 5738 – 2001: Hệ thống báo cháy tự động – Yêu cầu kỹ thuật.
TCVN 2622 – 1995: PCCC cho nhà và công trình – Yêu cầu thiết kế.
TCVN 6484: chống sét cho nhà và công trình – yêu cầu thiết kế.
TCVN 5873:1995._ Mối hàn thép
TCVN 7472:2005._ Hàn. Các liên kết hàn nóng chảy ở thép
TCVN 5639:1991 :Nghiệm thu thiết bị đã lắp đặt xong – Nguyên tắc cơ bản.
Các Tiêu Chuẩn Xây Dựng Việt Nam liên quan:
Để đảm bảo Quy trình quản lý chất lượng của nhà nước ban hành về việc thi công cũng như khối lượng vật tư và khối lượng hoàn thiện công việc thi công theo từng thời điểm trên cơ sở tiến độ thi công của Nhà Thầu trình Chủ Đầu Tư và Ban Quản Lý Dự Án cho một công trình thì phải tiến hành các trình tự công việc dưới đây.
I. Giai đoạn chuẩn bị :
Nhà thầu tiến hành phối hợp với các bên liên quan để theo dõi tiến độ thi công của các bên liên quan để thực hiện các công việc liên quan, đáp ứng tiến độ chung cho công trình.
Lập bản vẽ triển khai thi công cho từng công việc trình Chủ Đầu Tư và Ban Quản Lý Dự Án phê duyệt.
Vật tư vật liệu:
Tất cả các vật liệu phải trình trước khi đưa vào công trình và phải đúng chuẩn loại theo hồ sơ giao thầu hoặc trúng thầu, hồ sơ thiết kế đã được phê duyệt.
Nếu thay đổi chủng loại vật liệu thì phải trình cho Chủ Đầu Tư và Tư Vấn Thiết Kế xem xét ký duyệt trước khi đưa vào công trình.
Khi đưa vật tư vật liệu vào công trình để tiến hành thi công sẽ lập phiếu chấp thuận.
Đồng thời cung cấp các hồ sơ nguồn gốc xuất xứ và và chứng nhận hàng hoá của các loại vật tư vật liệu đã được ký duyệt.
Đối với vật liệu, thiết bị nhập khẩu từ nước ngoài phải phù hợp các yêu cầu kỹ thuật của thiết kế, có chứng CO, CQ bản sao.
II. Giai đoạn thi công tại công trình :
– Trên cơ sở bản vẽ triển khai thi công đã được chủ đầu tư phê duyệt từ đó tiến hành thi công thực tế tại công trình.
Đơn Vị Thi Công tiến hành sử dụng vật tư, thiết bị đã được chấp thuận triển khai thi công.
THI CÔNG HỆ THỐNG PCCC BAO GỒM:
1. Thi công Hệ thống báo cháy dạng thường (Zone):
Trước khi thi công PCCC cần phải xác định rõ các thành phần của hệ thống báo cháy thường bao gồm:
Đầu báo khói, đầu báo nhiệt, đầu báo lửa, đầu báo khói Beam, nút ấn báo cháy, chuông báo cháy, đèn báo cháy, tủ báo cháy trung tâm, hệ thống dây tín hiệu và dây nguồn.
Lưu ý: Với tính năng đơn giản, giá thành không cao, hệ thống báo cháy thông thường chỉ thích hợp lắp đặt tại các công ty có diện tích vừa hoặc nhỏ (khoảng vài ngàn m2), số lượng các phòng ban không nhiều (vài chục phòng); lắp đặt cho những nhà, xưởng nhỏ…
Các thiết bị trong hệ thống báo cháy thường được mắc nối tiếp với nhau và mắc nối tiếp với trung tâm báo cháy, nên khi xảy ra sự cố trung tâm chỉ có thể nhận biết khái quát và hiển thị toàn bộ khu vực (zone) mà hệ thống giám sát (chứ không cho biết chính xác vị trí từng đầu báo, từng địa điểm có cháy). Điều này làm hạn chế khả năng xử lý của nhân viên giám sát
2. Thi công Hệ thống báo cháy – PCCC địa chỉ:
Các thành phần của hệ thống báo cháy địa chỉ bao gồm:
Đầu báo khói địa chỉ, đầu báo nhiệt địa chỉ, đầu báo lửa địa chỉ, đầu báo khói Beam, nút ấn báo cháy địa chỉ, chuông báo cháy, đèn báo cháy, tủ báo cháy trung tâm địa chỉ, các module địa chỉ cho đầu báo thường, Module kết nối và điều khiển thiết bị ngoại vi, hệ thống dây tín hiệu và dây nguồn.Việc thi công hệ thống báo cháy địa chỉ cần đúng theo quy trình của bản thiết kế, trong quá trình lắp đặt luôn tuân thủ an toàn lao động theo quy định hiện hành.
Lưu ý: Với tính năng kỹ thuật cao, hệ thống báo cháy địa chỉ dùng để lắp đặt tại các công ty mà mặt bằng sử dụng rộng lớn (vài chục ngàn m2), được chia ra làm nhiều khu vực độc lập, các phòng ban trong từng khu vực riêng biệt với nhau.Từng thiết bị trong hệ thống được mắc trực tiếp vào trung tâm báo cháy giúp trung tâm nhận tín hiệu xảy ra cháy tại từng khu vực, từng địa điểm một cách rõ ràng, chính xác.
Từ đó trung tâm có thể nhận biết thông tin sự cố một cách chi tiết và được hiển thị trên bảng hiển thị phụ giúp nhân viên giám sát có thể xử lý sự cố một cách nhanh chóng.
QUY TRÌNH LẮP ĐẶT HỆ THỐNG BÁO CHÁY
B1. Đi dây tất cả các vị trí lắp đặt đầu báo, chuông đèn về vị trí đặt trung tâm báo cháy
B2. Tiến hành đo điện trở cách điện, đo thông mạch cho hệ thống dây đã lắp đặt.
B3. Lắp đặt thiết bị (đầu báo cháy, chuông đèn, tủ trung tâm báo cháy……).
B4. Tiến hành kiểm tra toàn bộ hệ thống và cho chạy thử thiết bị.
Ngoài ra, hệ thống báo cháy địa chỉ không dây áp dụng cho những công trình: Nhà xưởng (dưới 500m2), tòa nhà cao tầng (6-8 tầng), khách sạn, nhà hàng,…. Vói độ ổn định cao, bảo trì bảo dưỡng dễ dàng.
3. Thi công Hệ thống chữa cháy – PCCC bằng nước:
Trước khi thi công hệ thống PCCC bằng nước thì cần phải xác định rõ những sản phẩm cần cho quá trình này bao gồm: Hộp chữa cháy ngoài nhà, hộp chữa cháy trong nhà, cuộn vòi chữa cháy, lăng chữa cháy, khớp nối, van góc chữa cháy, hệ thống đường ống và máy bơm chữa cháy.
Sau đó công ty sẽ thực hiện theo đúng kế hoạch và chính xác theo bản thiết kế lắp đặt hệ thống PCCC đã bàn giao cho quý khách.
4. Thi công Hệ thống chữa cháy – PCCC tự động Sprinkler:
Hệ thống chữa cháy bằng nước tự động Sprinkler là một hệ thống chữa cháyphổ biến nhất hiện nay.
+ Các ứng dụng của hệ thống này phù hợp với các toà nhà cao tầng, nhà xưởng, công trình…
+ Không phù hợp cho lắp đặt các khu vực phòng máy chủ IT hoặc những sản phẩm có đặc tính hư hại nhiều khi gặp nước.
Ưu điểm: Lắp đặt nhanh, dễ dàng và không tốn nhiều chi phí như các hệ thống chữa cháy chuyên dụng khác.
Các vật tư cần cho thi công hệ thống PCCC: Đầu phun Sprinkler, Hệ thống máy bơm chữa cháy và đường ống, các loại van chữa cháy, van báo động cháy (Alarm Valve), đèn báo cháy, chuông báo cháy.

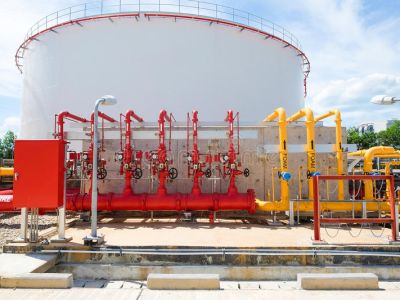

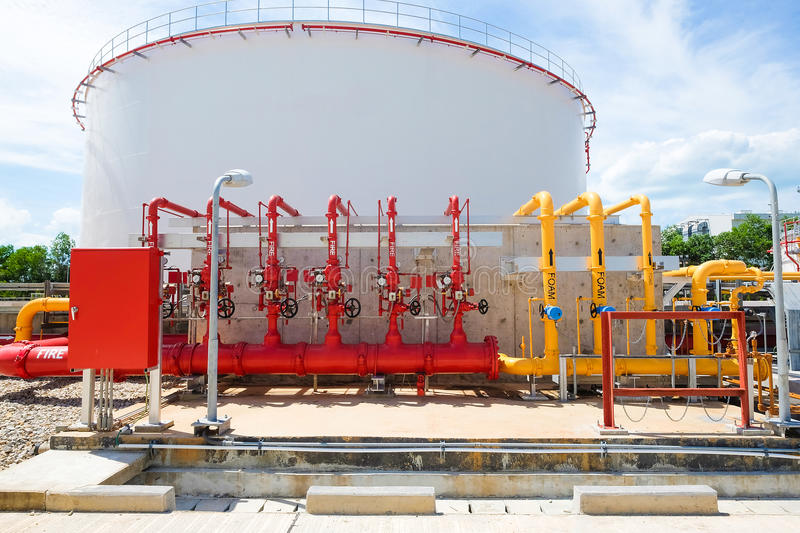

5. Thi công Hệ thống PCCC – chữa cháy bằng bọt Foam:
Bình bọt chữa cháy, hệ thống đường ống dẫn, các loại van chữa cháy, hệ thống báo động chữa cháy. Hệ thống này chủ yếu dùng chữa cháy cho các cây xăng
Hệ thống chữa cháy bằng bọt (foam) hiện nay được sử dụng khá nhiều do nó giảm lượng nước cần dung, giảm số lượng chất chữa cháy khi dập lửa, giảm ô nhiễm môi trường , đối với loại foam giãn nở cao, thì hầu như chẳng hư hại gì cả cho hàng hóa, và chỉ trong một thời gian ngắn, cả nhà kho đều trở lại bình thường.
Hệ thống chữa cháy foam được sử dụng tại những nơi có rủi ro cao về cháy nổ, được chọn lựa thận trọng, yêu cầu phải trang bị thích hợp chất bọt cô đặc, hệ thống trộn bọt, các thiết bị phun bọt, và sự phối hợp hưu hiệu giữa các bộ phận ấy trong một hệ thống chữa cháy.
Hệ thống chữa cháy foam khi được kích hoạt, sẽ phun ra một loại bọt bao phủ lên trên bề mặt xăng dầu, tách chất lỏng dễ cháy ra khỏi không khí và lửa, nhờ đó ngọn lửa bị dập tắt.
Hệ thống trộn bọt có thể là loại “balanced pressure” hoặc “inline”.
Đầu phun bọt có thể là đầu sprinkler, spray, nozzle, monitor, foam pourer, hoặc high expantion foam generator,tùy theo hệ thống foam được dùng.
Nguyên lý chữa cháy:
Tùy theo loại bọt có thể chữa cháy bằng nhiều cách:
Hoặc là dùng bọt foam phủ trùm lên trên bề mặt chất cháy một lớp bọt dày, dập tắt ngọn lửa và cách ly nhiên liệu không cho tiếp tục tiếp xúc với không khí, hoặc là làm lạnh nhiên liệu bằng lượng nước có chứa trong bọt, hoặc là trùm phủ không cho chất lỏng (nhiên liệu) bốc hơi và hòa trộn vào không khí.
6. Thi công Hệ thống PCCC – chữa cháy FM 200:
Là hệ thống chữa cháy bằng khí sạch, an toàn cho môi trường và con người, đạt tiêu chuẩn an toàn cao. Sử dụng cho các ngành dầu khí, các trạm biến áp trung và cao thế. Ngân hàng, Kho bạc, thư viện ….
Hệ thống chữa cháy bằng khí sạch FM-200 (HFC-227ea) Air Fire được sản xuất theo tiêu chuẩn chất lượng ISO9000 và được chứng nhận UL Listed.
Air Fire FM-200 là hệ thống chữa chữa cháy được thiết kế ở áp suất hoạt động 25 bar và 42 bar.
Hệ thống chữa cháy FM-200 của hãng Air Fire được thiết kế với nhiều kích thước bình phù hợp với từng khu vực cần chữa cháy. Hệ thống sử dụng các bình chứa có dung tích 13 / 26 / 40 / 67 / 75 / 120 / 240 lít
Ứng dụng: Hệ thống này ứng dụng thích hợp tại những môi trường trong sạch, nơi có con người làm việc, và có trang bị những loại máy móc hoặc dữ liệu có giá trị cao
– Phòng máy tính trung tâm
– Thiết bị điện, điện tử, viễn thông, thiết bị lưu trữ
– Kho hàng hóa giá trị cao, kho ngân quỹ
– Phòng trưng bày nghệ thuật, viện bảo tàng
– Phòng thí nghiệm, phòng thiết bị y khoa
– Nhà máy hóa dầu, trạm dầu khí trên biển, trạm bơm dầu khí
Ưu điểm:
– Nhanh- Hiệu quả: phun xả 30 giây ngay sau khi nhận được tín hiệu báo cháy từ tủ điều khiển trung tâm
– An Toàn: FM-200 được chứng nhận không có độc tính, không gây hại cho con người, không ảnh hưởng đến môi trường, không dẫn điện không làm hư hỏng thiết bị điện tử.
– Tiết kiệm: Không làm ảnh hưởng đến thiết bị trong khu vực cháy, giảm chi phí xử lí sau khi hỏa hoạn
7. Thi công hệ thống chữa cháy Vách Tường:
Khái niệm:
Hệ thống chữa cháy vách tường là hệ thống chữa cháy không tự động, bao gồm: Bơm nước – các van một chiều, hai chiều – van giảm áp – van bảo vệ quá áp – van tay – tủ chữa cháy vách tường – ống mềm dẫn nước (hay còn gọi là vòi rồng ), khi có cháy xảy ra thì người chữa cháy chạy tới các tủ cứu hỏa nằm trong hoặc treo trên tường (bên trong có chứa ống mềm dẫn nước được xếp ngăn lắp hoặc được cuộn tròn lại ) nhanh chóng lăn hoặc kéo ống đến gần vị trí cháy. sau đó lắp lăng phun vào đầu dây, đầu còn lại lắp vào đường trục nằm trong tủ. một người giữ chặt vòi, người kia mở van cấp nước tại tủ để phun nước vào đám cháy.
Nguyên lý hoạt động:
Hệ thống sử dụng nước để chữa cháy bao gồm hệ thống đường ống cấp nước liên kết với máy bơm chữa cháy (Fire pump), vòi chữa cháy (Hosereel) và trụ cấp nước chữa cháy (Fire Hydrant). Khi xảy ra sự cố cháy, người sử dụng sẽ đưa vòi chữa cháy phun nước trực tiếp vào đám cháy để dập tắt.
Q trình lắp đặt hệ thống chữa cháy vách tường bao gồm những bước sau đâu:
– Bước 1 : Thiết kế hoàn thiện hệ thống chữa cháy vách tường.
– Bước 2 : tiến hành đệ trình tài liệu, nhà cung cấp và sản phẩm.
– Bước 3 : đệ trình các loại mẫu vật tư.
– Bước 4 : đệ trình bản vẽ thi công.
– Bước 5 : chuẩn bị nhân lực.
– Bước 6 : chuẩn bị các loại thiết bị thi công
– Bước 7 : triển khai thi công.
8. Thi công hệ thống PCCC bằng Khí CO2:
Đặc điểm của khí CO2:
CO2 là chất khí không màu, không mùi, không dẫn điện, và là chất chữa cháy hiệu quả cao. Hệ thống chữa cháy tự động bằng khí CO2 được dùng một cách thông minh, đáng tin cậy và kiểm soát đám cháy nhanh chóng trước khi gây hư hỏng tài sản. Đặc tính khí CO2 là lan truyền rất nhanh, nên khả năng chữa cháy hiệu quả
TRÌNH TỰ KÍCH HOẠT CHỮA CHÁY:
– Có cháy xảy ra:
* Đầu báo cảm ứng khói/ nhiệt kích hoạt tín hiệu báo cháy (1)
* Tủ điều khiển nhận tín hiệu báo cháy truyền về từ đầu báo (2)
* Tủ điều khiển truyền tín hiệu báo cháy phát ra chuông/ còi/ đèn, đồng thời kích hoạt mở van bình chữa cháy khí
* Chuông báo cháy kích hoạt đổ chuông, đèn báo phun khí sáng
* Khí chữa cháy CO2 phun ra từ bình chứa khí, theo đường ống dẫn khí (3), rồi phun ra và lan tỏa qua đầu phun khí lắp đặt tại khu vực có cháy
* Đám cháy sẽ được dập tắt
9. Chữa cháy bằng bình xách tay bột hoặc khí:
Các loại bình chữa cháy loại BC, ABC, CO2, MFZ4, MFZ8, MFZ32, MT3, MT5, MT32, bình chữa cháy xe đẩy, bình chữa cháy mini cho xe máy, bình chữa cháy cho xe ô tô.
Việc thi công hệ thống PCCC cho các công trình là việc cấp thiết theo quy định của pháp luật. Thi công hệ thống PCCC không những đảm bảo an toàn tính mạng cho bản thân và cộng đồng mà còn tạo ra sự tin tưởng an toàn cho công trình xây dựng.
